Delar som används (numera civilt) är inramade med gult, utrymmen angivna som förstörda och fuktskadade är inramade med grönt.
Nya Varvet som örlogsbas har anor tillbaka till början av 1700-talet, den äldsta ritning som jag sett på området är daterad till 1701. Vid denna tid och ett tag framåt samexisterade det dock med Gamla Varvet som låg vid Stigberget, precis utanför nuvarande Sjöfartsmuséet. I Marinkommando Väst - Kronologi över marin verksamhet på västkusten (ISBN 91-86425-30-7), i fortsättningen kallad "MKV-Kron", står bland annat:
I Stora Billingen vid Nya Varvet insprängdes på 1950-talet utrymmen för förråd, verkstäder och ett stort stabs- och ledningsutrymme avsett som krigsstabsplats för MDV-stab och senare grupperingsplats för 145. Basbatstab.
Historien avslutades 28 januari 1986 då den tretungade svenska örlogsflaggan halades ned för sista gången vid Nya Varvets salutstation.
INSLAG 1 (vid infarten)
Infarten till ÖrlBV. Det var här som vakten låg och det var här man kom in till själva örlogsbasen, även om ganska mycket låg utanför vakten också. Utanför vakten låg bland annat stab och ledning, rekryteringskontor, kyrkogård och den trevliga föreningen Flottans Män. Dessutom finns det många bostäder som tidigare på ett eller annat sätt hört till eller haft samband med örlogsbasen/varvet.
[0010]

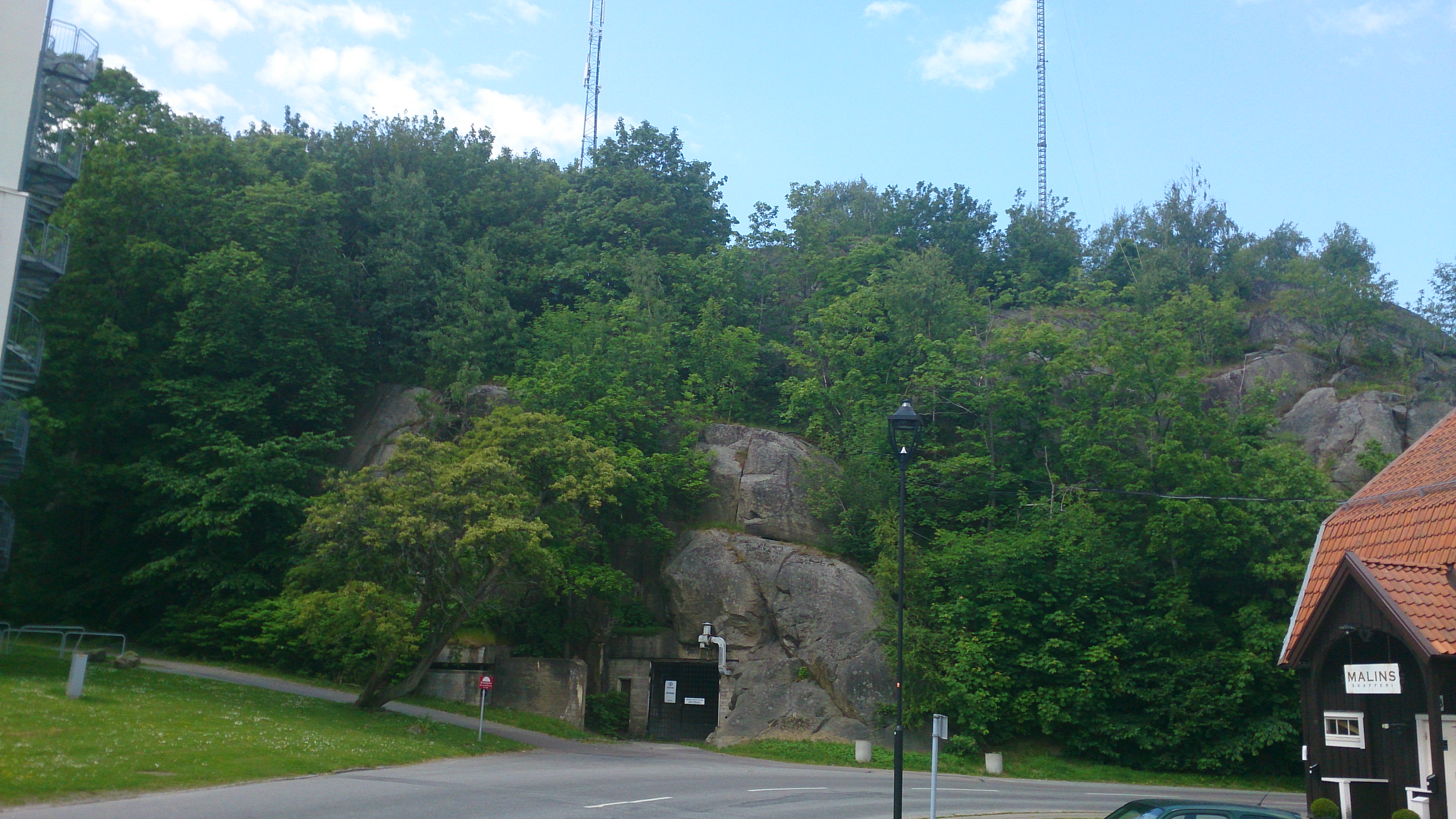

Här syns inslaget och vaktvärnet till vänster om det. I högerkanten syns det som på den gamla goda tiden var markan och upp till vänster låg då det som kallades för Tekniska Kontoret och ungefär 100 meter bortom det låg stab och ledning. Vakten till området på den tiden det var en örlogsbas, låg mitt i vägen, precis till vänster om där som bilden är tagen ifrån. Man kan också lägga märke till de väl tilltagna masterna uppe på berget, som antagligen var både viktiga och hemliga för inte så länge sedan. Det här var alltså huvudingången till ÖrlBV:s stridsledning (egentligen MDV, som sedermera blev MKV).
[0004]

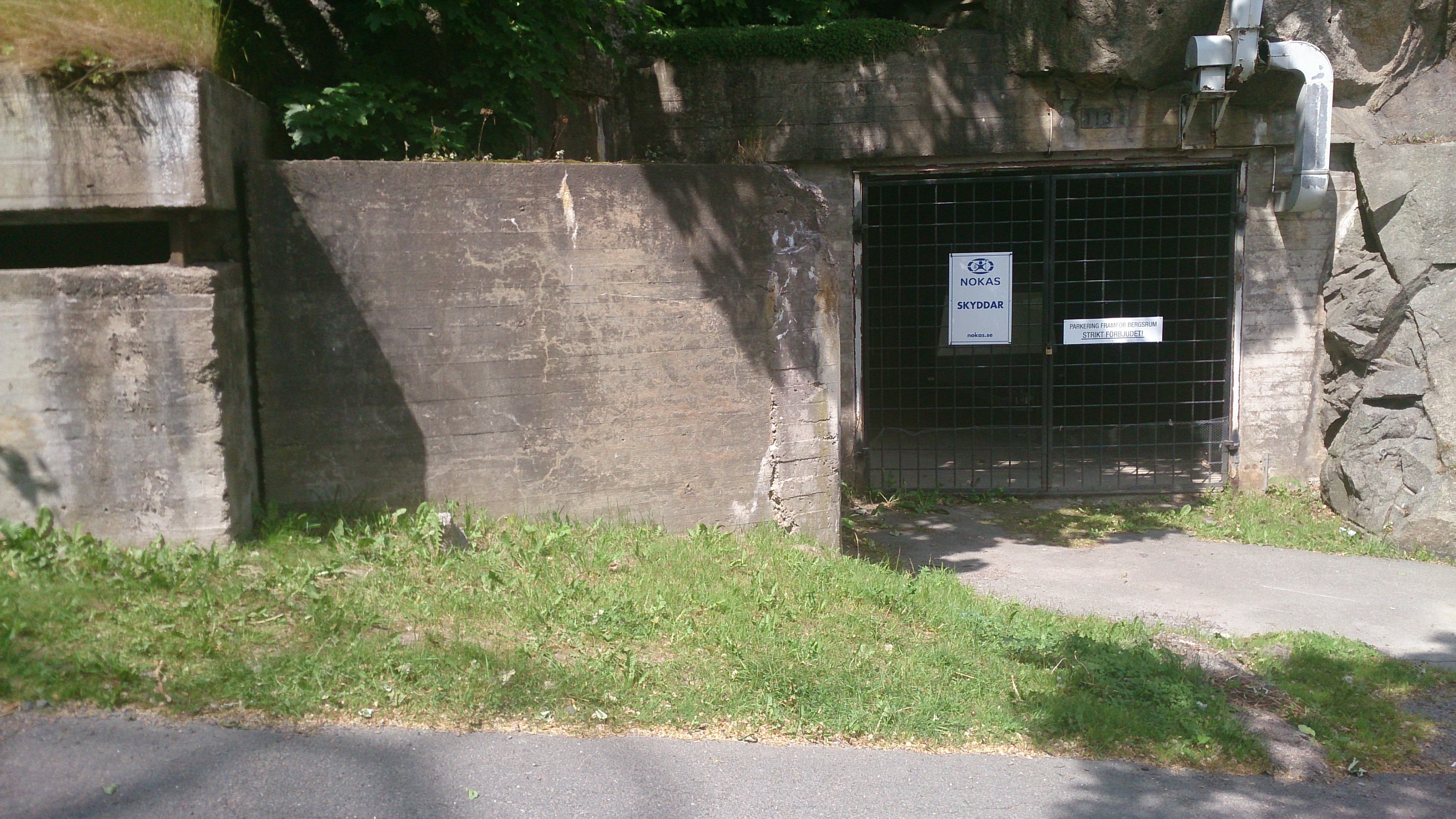

Här syns inslaget som just nu används som garage för en släpkärra, inte riktigt samma dignitet som i fornstora dagar då Sveriges västra örlogsbas hade utrymmen för sin stridsledning här. Ingången till bergrummets vaktvärn ligger precis till vänster om inslaget, vilket syns på de följande bilderna.

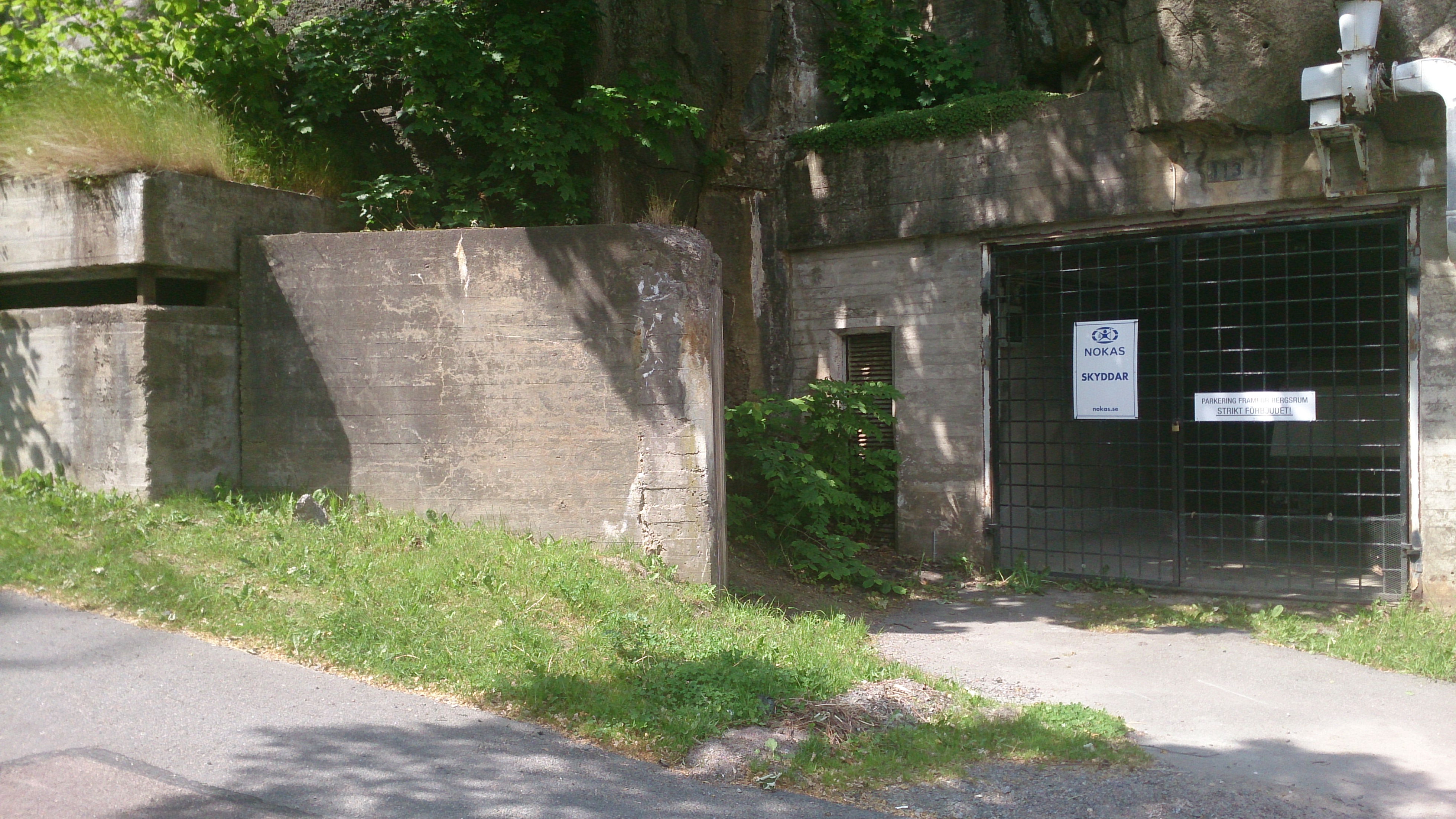

[0005] [0006]
Inuti är det mycket välbevarat, förmodligen för att det har ett ganska skyddat läge i ett lugnt och trevligt område.

[0007] [0008]
Här syns hur fint bevarad bänken inne i vaktvärnet är trots att det stått oanvänt och ej underhållet i många år, det var uppenbarligen inte vanliga billiga granbrädor man använde. Dörren där är också fullt funktionsduglig och av lite kraftigare plåtkvalitet.
På bilden nedan kan man se att de murade ganska högt uppåt när de byggde berganläggningen. Jag vet inte om den delen av bergrummet som ligger innanför har en eller två våningar, så om det murade området indikerar att det finns en andra våning eller inte, vet jag inte. Berg finns det tillräckligt för att kunna ge även en andra våning skydd, framförallt längre inåt, men detta är den hemligaste och minst kända delen av bergrummet så frågorna är obesvarade.
[0009]
Vad som inte syns här, är att uppe på berget, alldeles i närheten finns ett KSP-värn och bakom det en LV-ställning, samt fler KSP-värn. LV-ställningen ligger precis till vänster om den högra av masterna som syns på den första bilden (0010). Inslag 2, 3 och 4 tillhör också denna del.
INSLAG 2 (till vänster om hus 32)

[0011] [0012]
Precis "runt hörnet" ligger ett inslag som till utseendet närmast ser ut som en ingång till någon form av förråd. Tittar man på ritningen över anläggningen så går det en gång rakt in i det som förmodligen har varit stridsledningen och vid sidorna av den gången ligger det tre små rum, vart och ett i sin egen lilla bergficka. Det är svårt att gissa vad det kan ha varit för rum och varför de behövde ligga i egna små utrymmen i berget, men ett kan ha varit för kraggen, ett för luftrening/ventilation och ett för någon vakt, kanske.
Denna del av bergrummen är på ritningen markerade som "Förstörda och genomfuktiga ytor", det finns nog en hel del spännande kvar här och massor av patina. Dessa delar visas med grön inramning och lite mörkare färg på översiktsbilden.
De här "vita dörrarna", är förmodligen nyare dörrar som hängts i en nyuppmurad betongvägg utanför det egentliga inslaget. Varför man isåfall gjort så vet jag inte riktigt, men antagligen har det något med "civiliseringen" och det minskade behovet av stötvågsskydd att göra, plus att man förstås får lite extra utrymme. Jag har inga riktiga minnen av hur inslagen såg ut när jag låg här som ung rekryt, på den tiden var markan och möjligtvis båtarna mycket intressantare än fåniga dörrar i berget...
INSLAG 3 (mellan hus 32&33)
[0014]

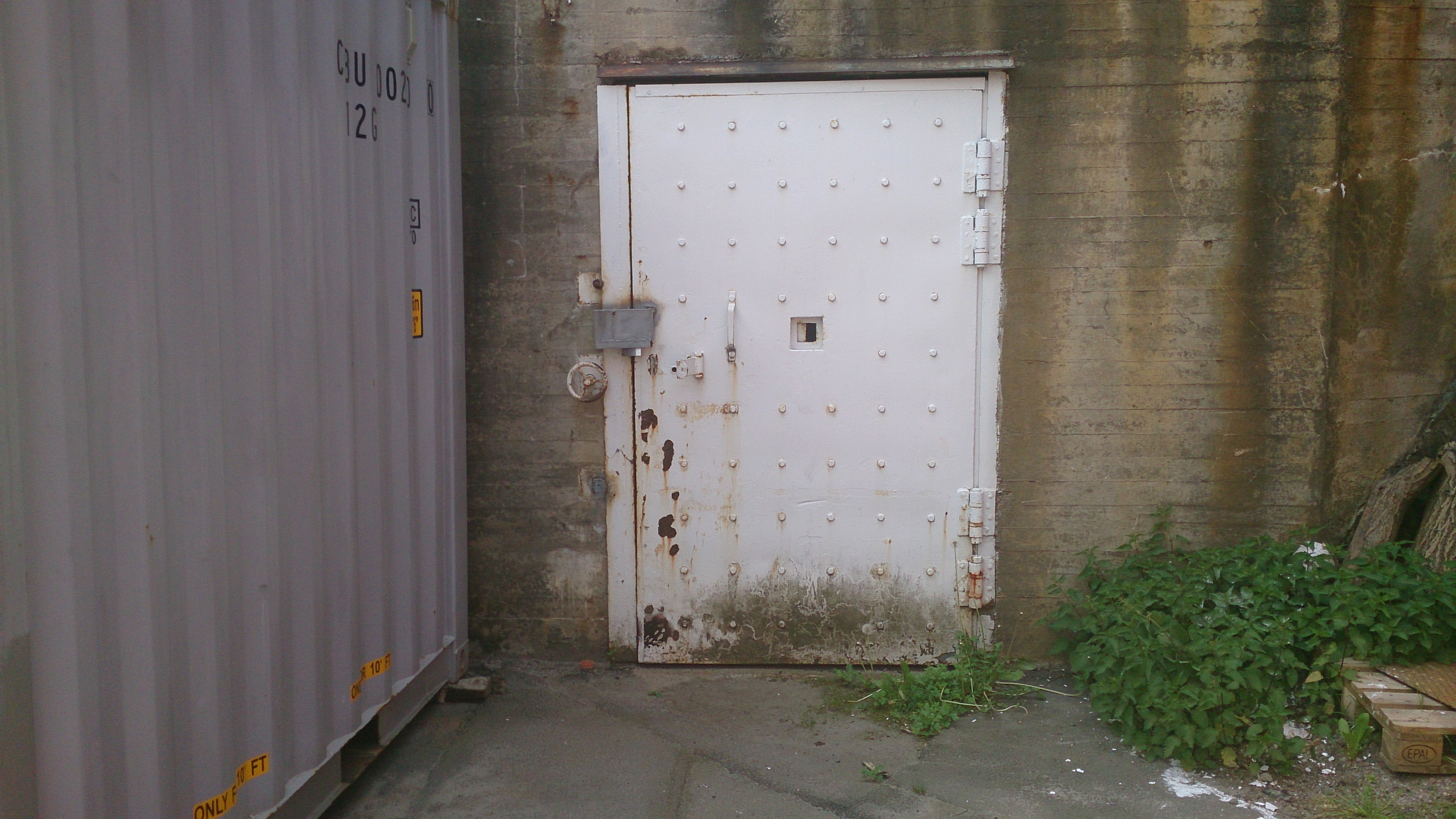

Innanför detta inslag finns en gång och ett relativt stort rum innan man kommer in i vad som förmodligen var stridsledningen. Enligt uppgift i MKV-Kron var detta bergrum, fömodligen ihop med nästa (inslag 4), ett torpedförråd med apteringsstation. Detta rum är inte markerat som förstört eller genomfuktigt, trots att det via en dörr och en kort gång ingår i samma komplex som de utdömda delarna. Vid sidan om gången in till det stora rummet finns också ett litet rum (apteringsstation?). Både hus 32 och 33 är nybyggda och tillhörde aldrig ÖrlBV, jag har för mig att det var ett par småhus här och utomhusförråd av bojar, paravaner, målflottar och rep etc. här innan.
INSLAG 4 (bakom hus 33)

[0015] [0016]

[0037] [0038]
Detta inslag ligger precis bredvid det förra med bara några få meter emellan, men det är numera helt igenmurat och ersatt av en liten smal gallergrind längst ut. Om man tittar in genom gallergrinden så kan man se hur den gamla ingången längst in är igenmurad med block av betong. Rummet som ligger innanför detta går dock sannolikt att komma åt inifrån, då det finns en gång från det komplex som är markerat som förstört och genomfuktigt och som man kan nå via inslag 1, 2 och 3.

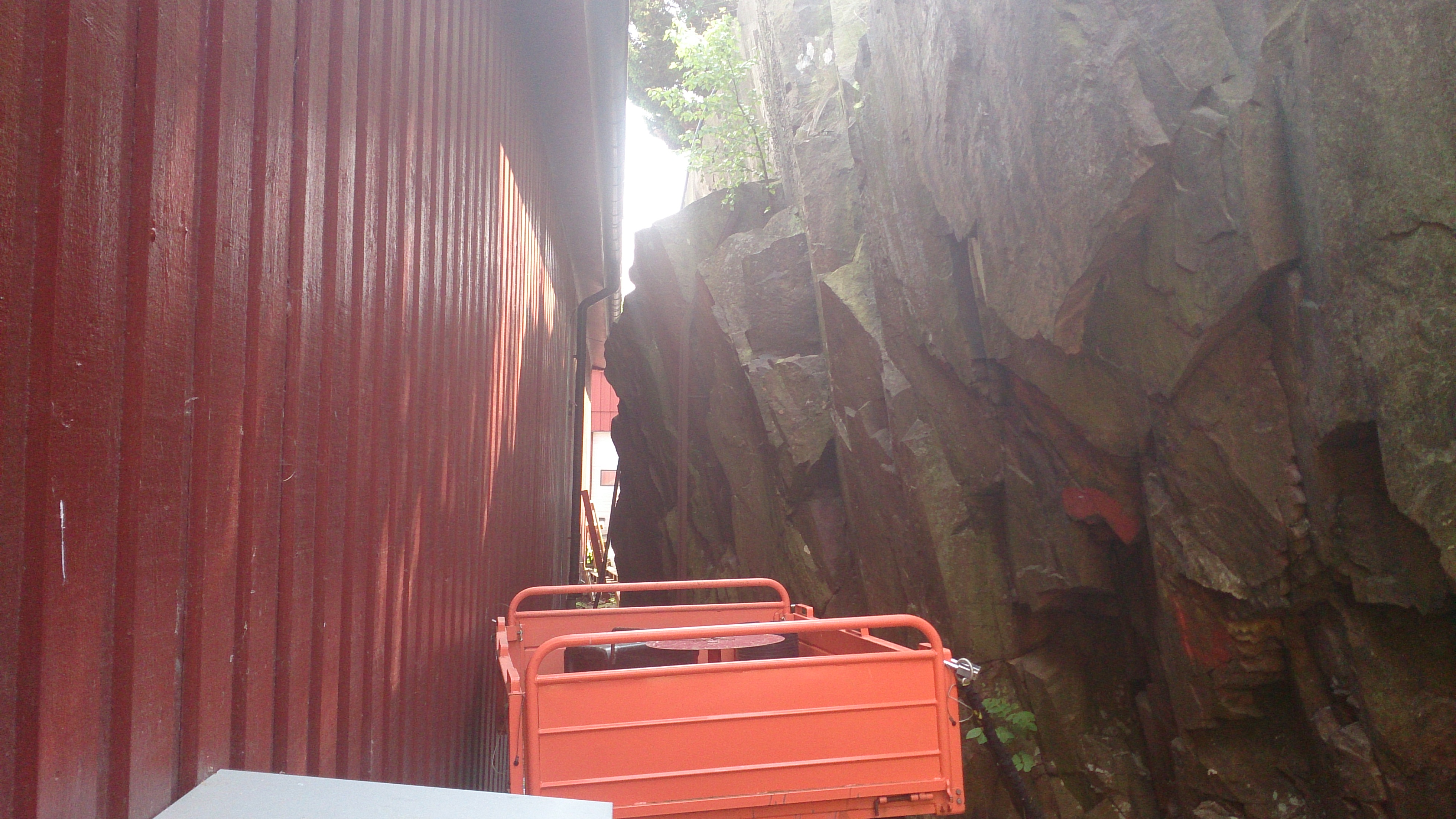

Vid sidan om grinden finns en liten smal och rostig stege som syns om man förstorar bild 0016 (den "röda" bilden). Den ser inte ut att ha använts på många år och den har definitivt inte varit avsedd för trupp. Förmodligen satt det en strålkastare däruppe på den tiden det var ett utomhusförråd här och för att kunna byta glödlampa snabbt och lätt så fyllde den rostiga stegen antagligen en stor funktion.

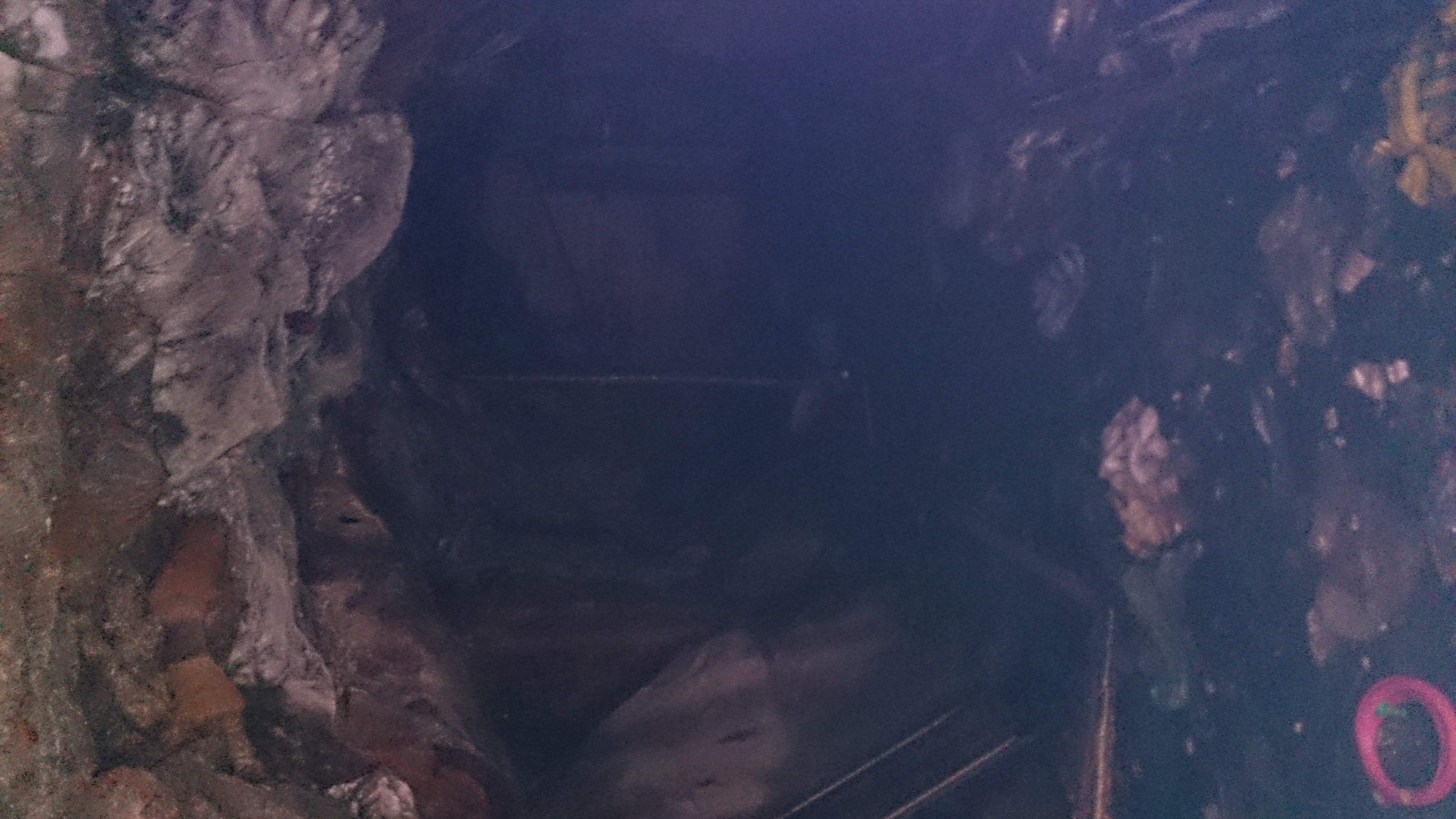

De två undre bilderna är ett försök att visa hur det ser ut innanför grinden, men ljuset är dåligt och bilden är tagen med en mobiltelefon. Längst in på den första bilden kan man lite svagt se betongblocken som täpper igen öppningen där den ursprungliga dörren antagligen låg.
INSLAG 5 (mellan hus 34&93 (eller 90&94))

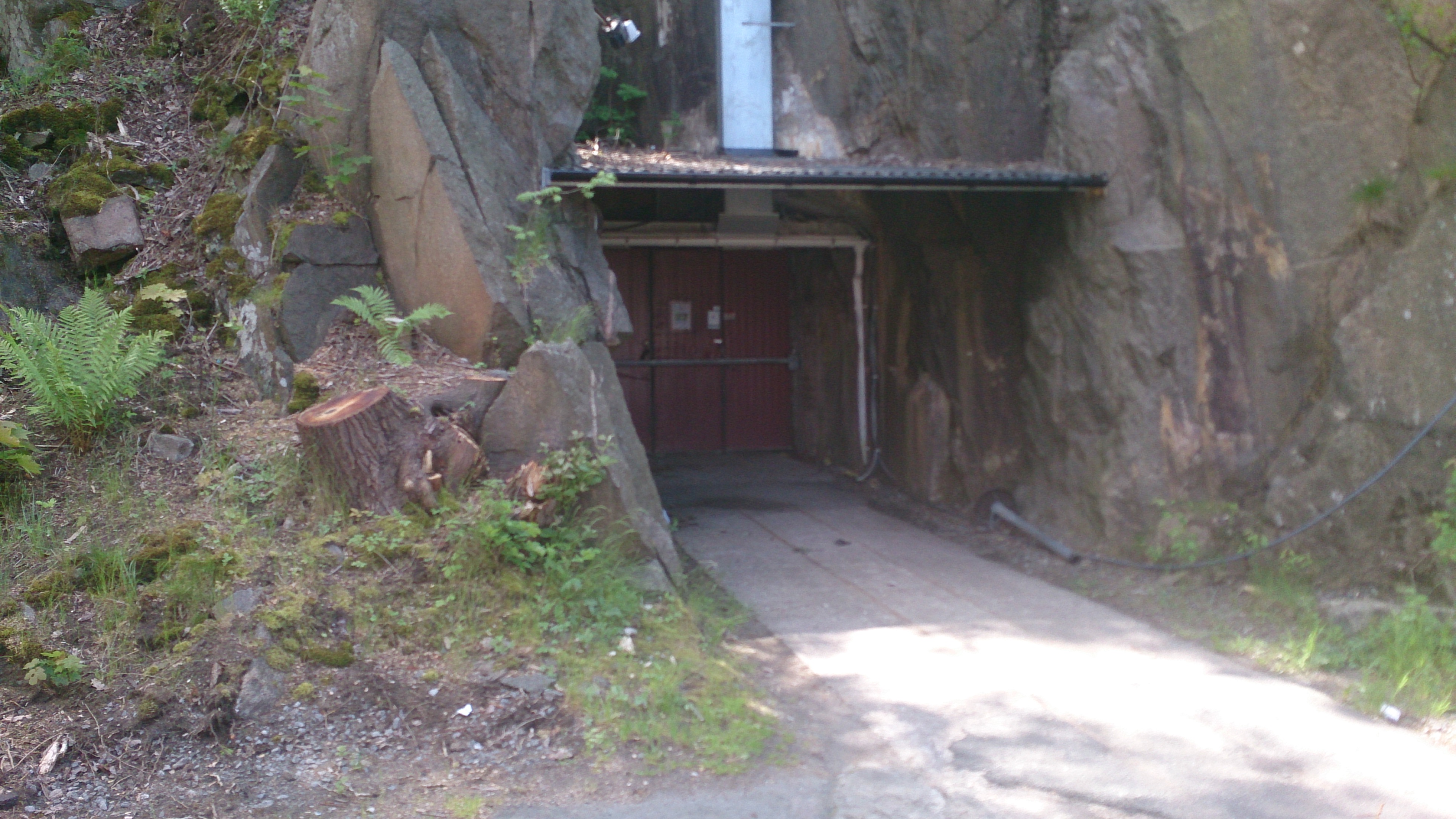

[0017] [0018]

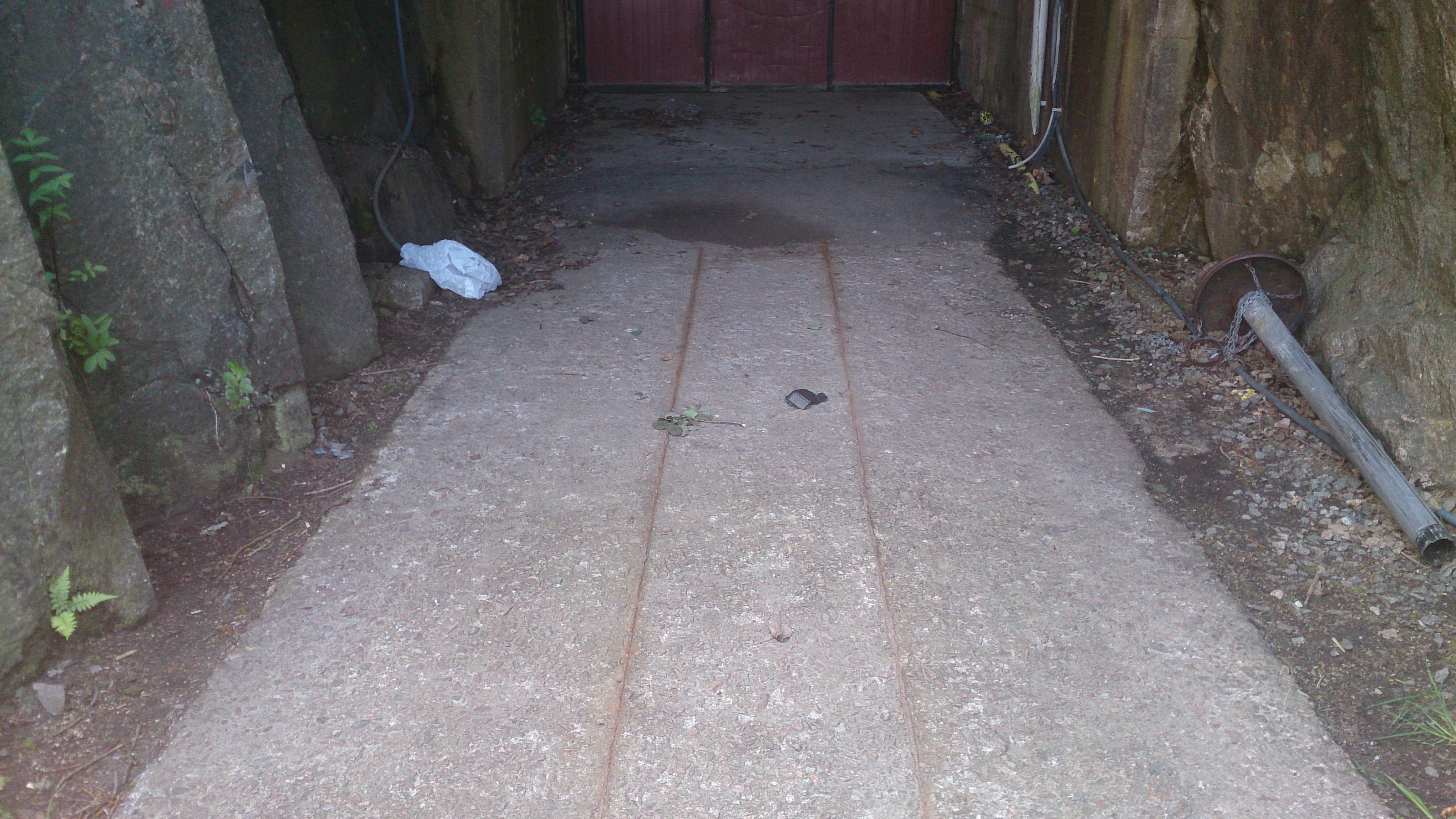

[0019] [0020]

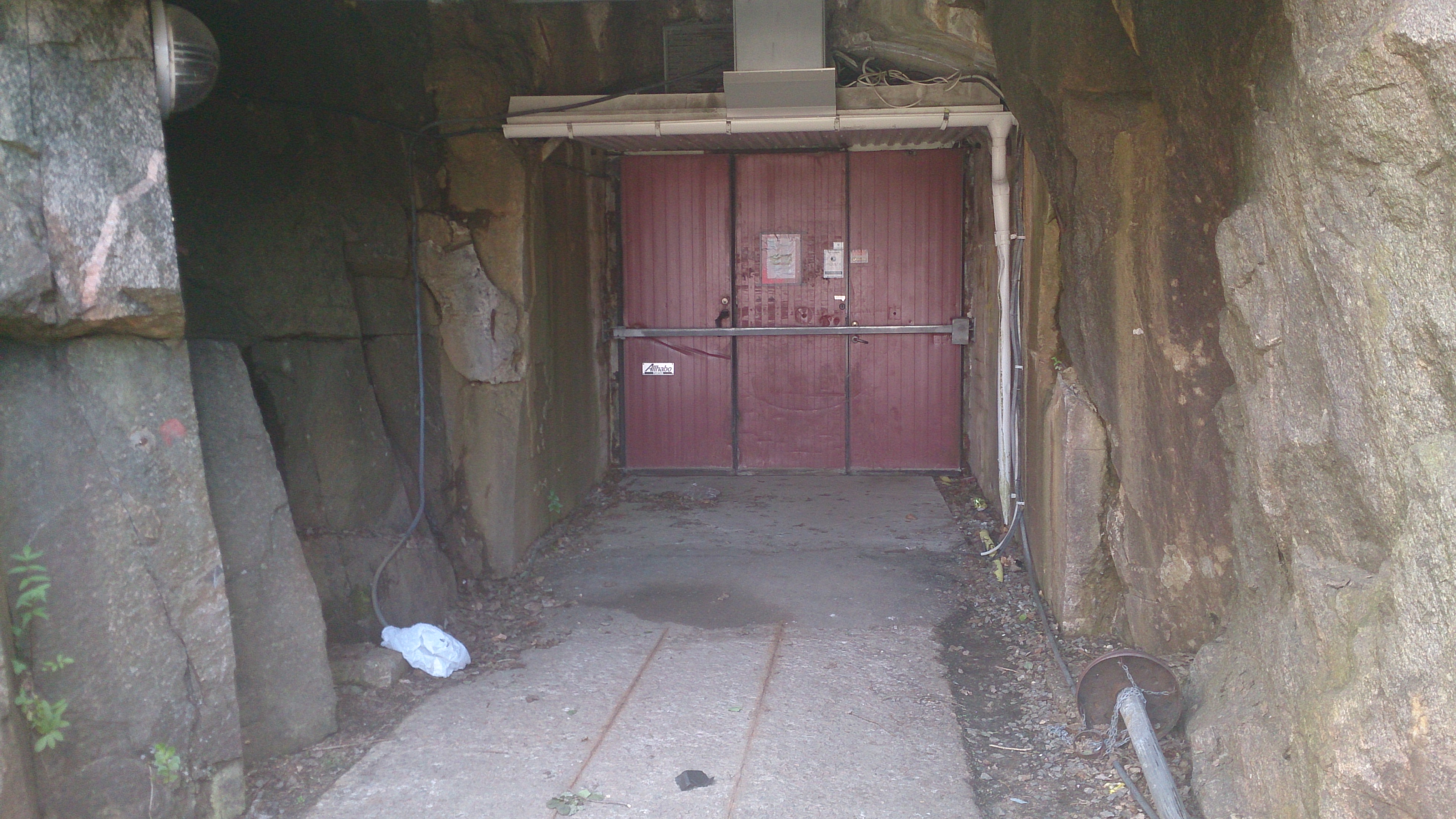

Innanför detta inslag finns en c:a 30 meter lång gång som leder rakt in till minförråden. Om man tittar på marken/asfalten utanför det så ser man också minrälsen som går härifrån och ner till kajen. Inne i gångarna och bergrummen borde det finnas en hel rangerbangård av minräls. Förutom minförråden så fanns det också ett "Båtförråd" härinne, där man kanske hade reservdelar till motorer och övrigt och gissningsvis fanns det små vagnar för detta som man kunde köra på minrälsen ned till kajen. Detta inslag är det första som leder in till den del av anläggningen som används idag och utrymmena hyrs ut till civila företag som använder dem som förråd/lager.
Enlig uppgift i MKV-Kron ska bergrummen här inne varit min- och sjunkbombsförråd, med apterings- och klargörings-verkstad.
INSLAG 6 (mellan hus 94&50)

[0021] [0022]
[0023]

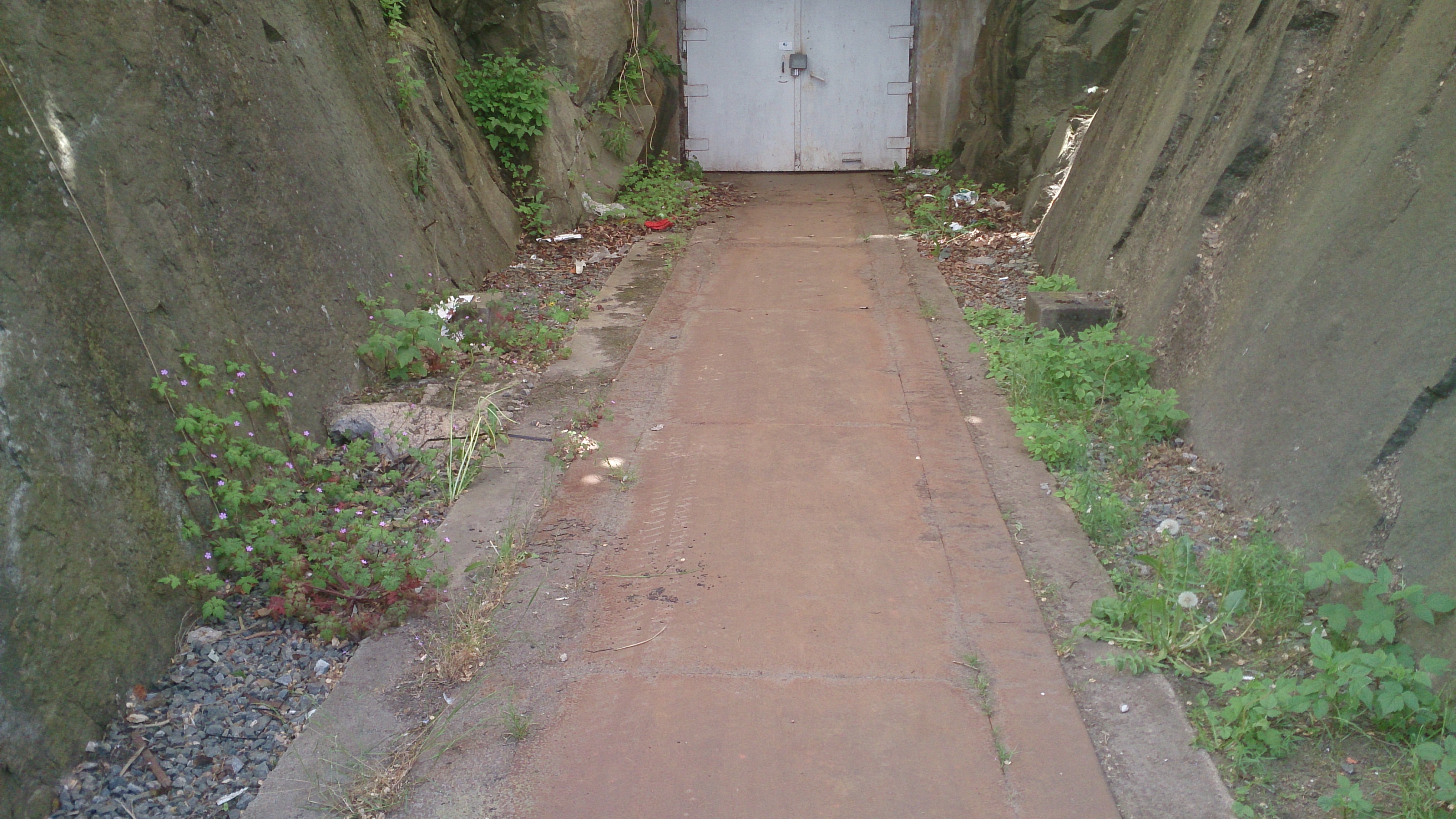

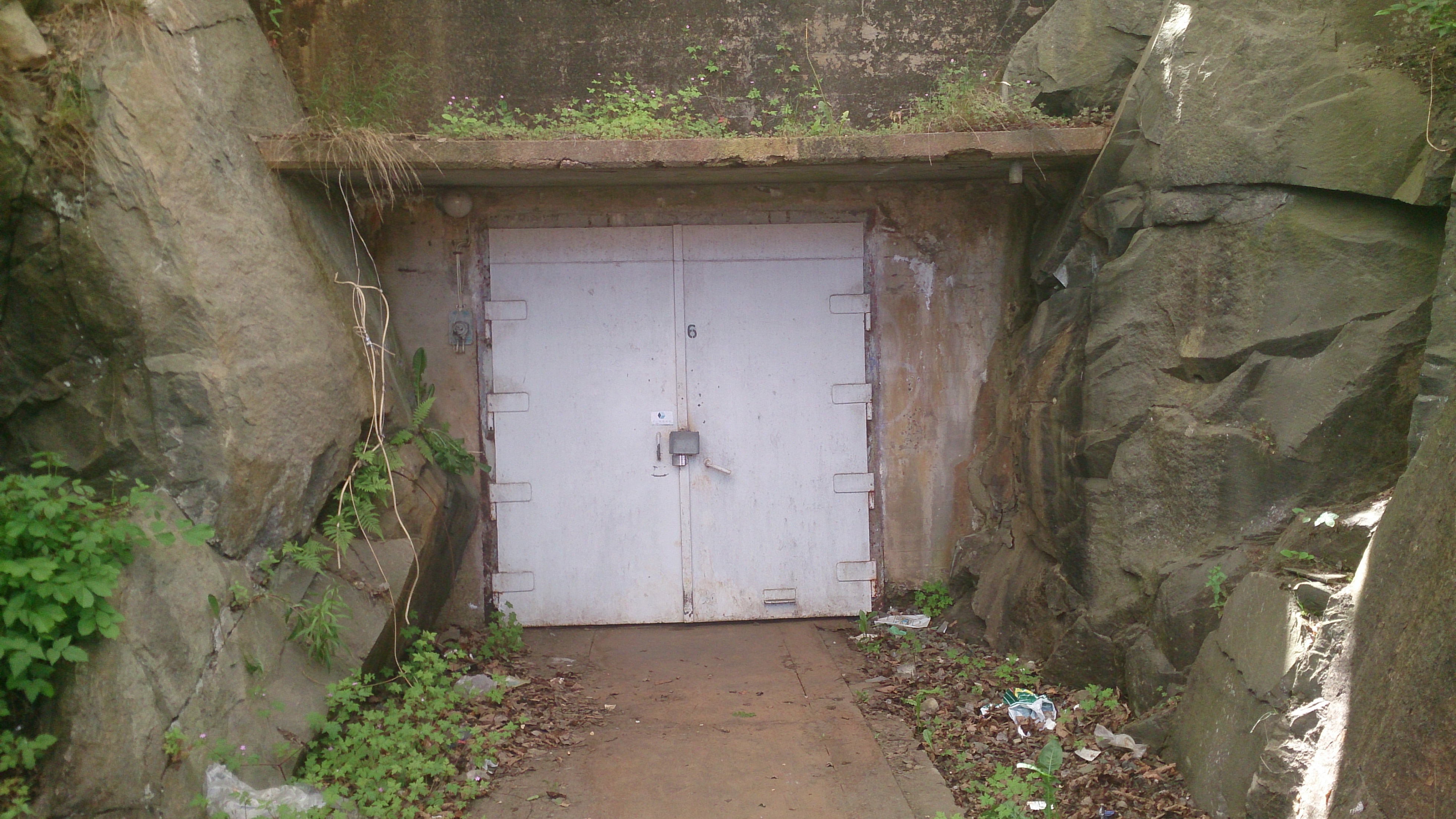

Detta inslag leder rakt in till gången mellan minförråden och den del som förmodligen var förråd för kaliberbunden ammunition (inslag 7 & 8). Om man tittar på marken så är det någon form av ränna typ kabelgrav här. Samma typ av ränna finns också utanför bränsleförrådet (inslag 9 & 10), men här vet jag inte vad den kan ha haft för funktion (avlopp? elkablar?). Hus 50 var Hamnkontor/Varvskontor eller något sådant på den tiden när det begav sig, vill jag minnas.
INSLAG 7 (bakom hus 102)

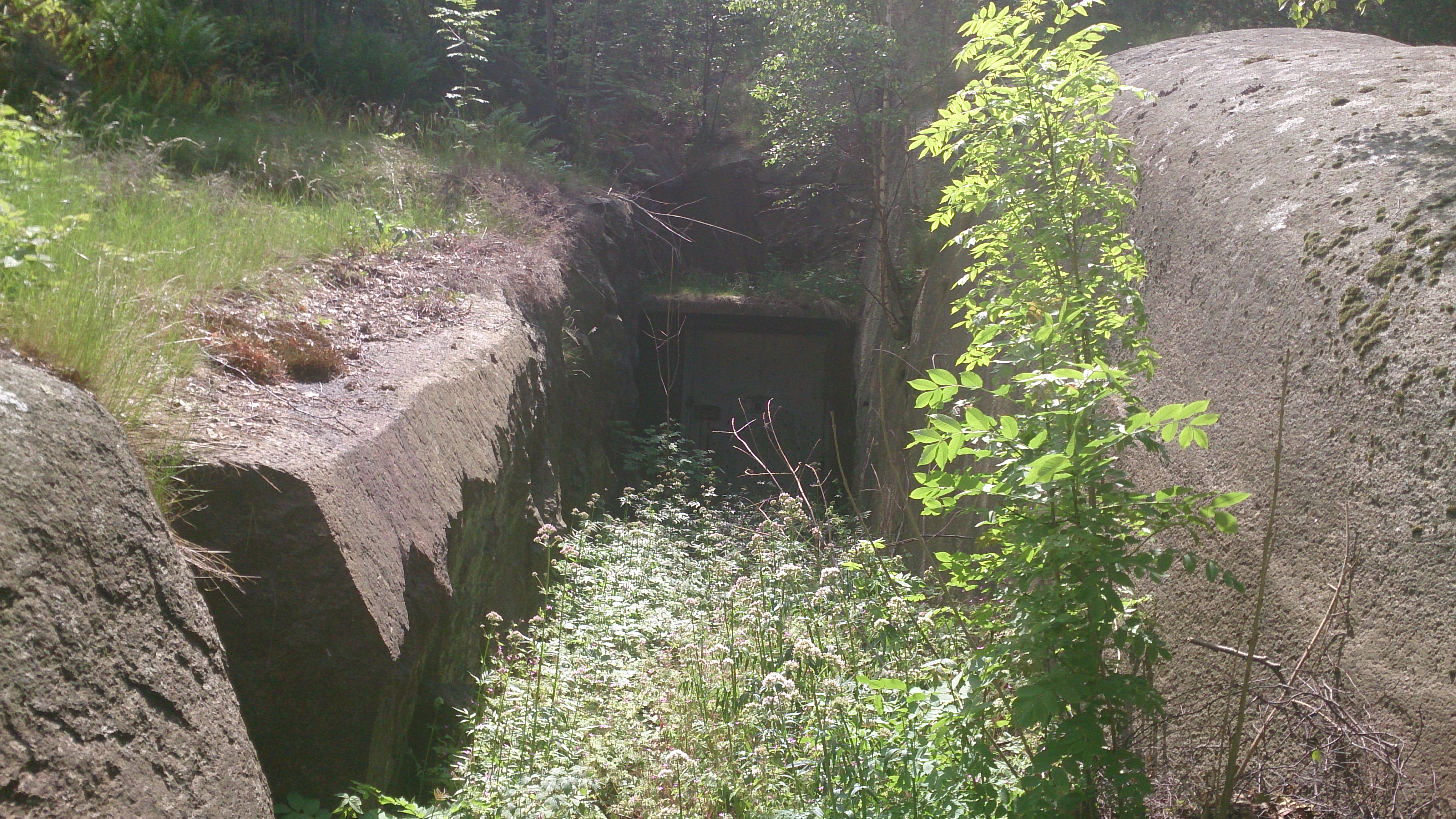

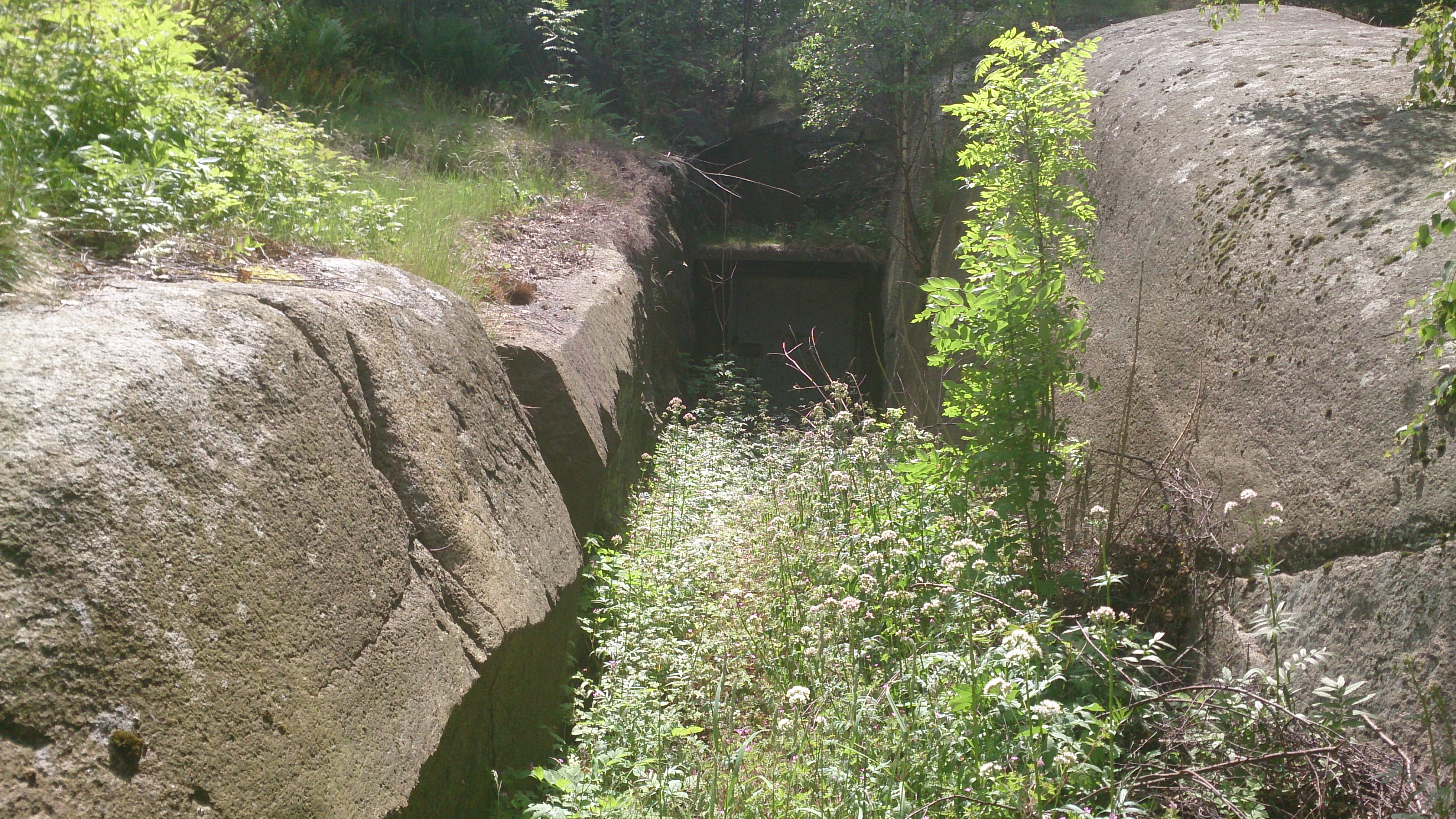

[0024] [0025]
Det här inslaget ser inte ut att ha använts på länge, men å andra sidan ska man enligt ritningen komma in till nästan samma plats via nästa inslag. Precis innanför detta inslaget lär det dock stå något mycket farligt/ohälsosamt. Hus 102 och 103 är nya och fanns inte på örlogsvarvets tid, då var det istället en öppen plan här med ett litet hus som hette 51 längst in mot berget.
Enligt uppgift i MKV-Kron var detta inslag och det nästa ingång till ammunitionsförråd för kaliberbunden artilleriammunition, handvapen och finkalibrig ammunition. I anslutning till detta fanns också olika verkstäder för respektive ammunitionstyp.
INSLAG 8 & 8b (innanför östra hörnet på byggnad 97)
Inslaget till det stora bergrummet är rakt fram och till höger ligger ett litet bergrum i "bergtungan" mellan inslag 8 och 9.

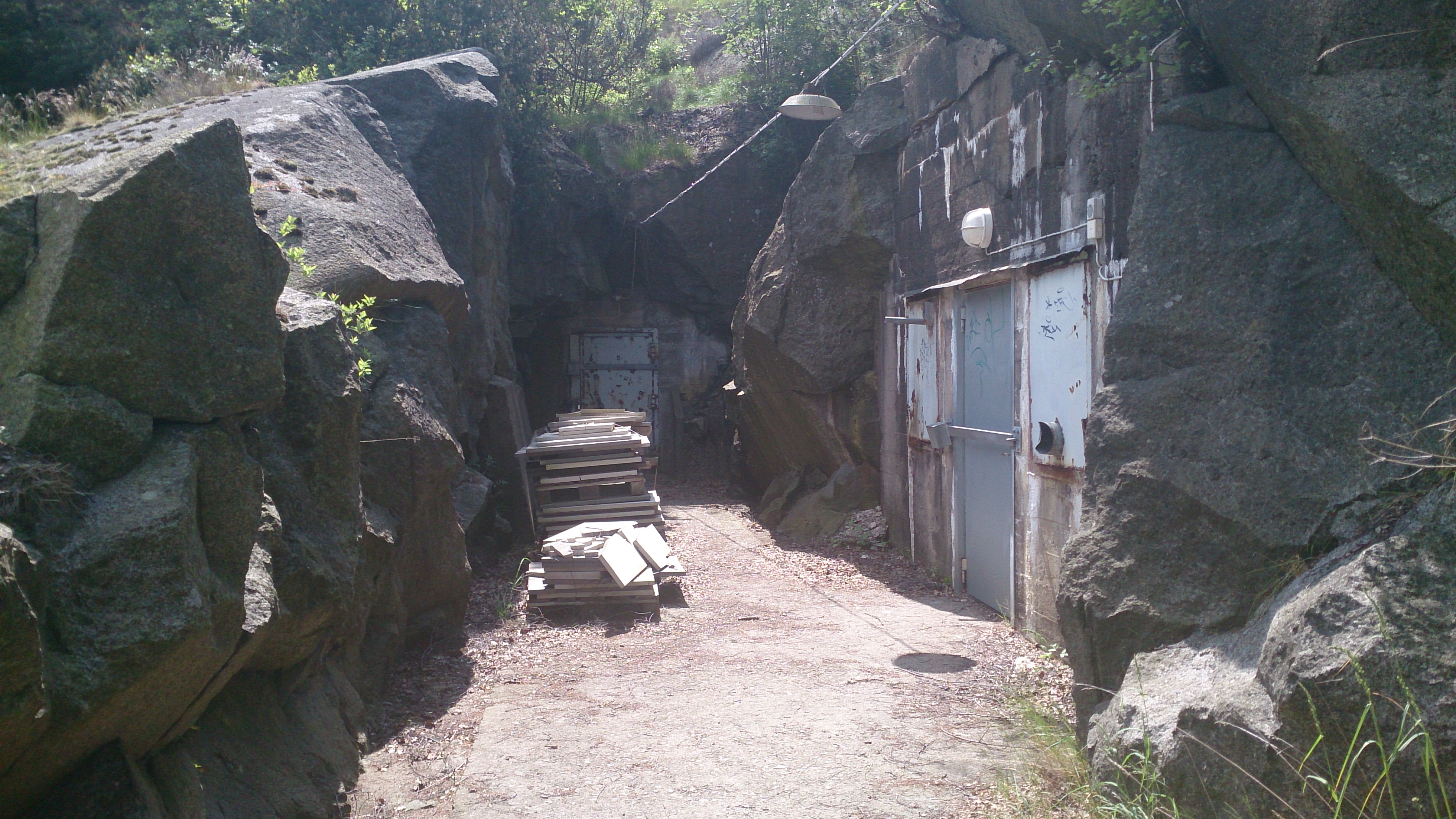

[0026] [0027]
[0028]

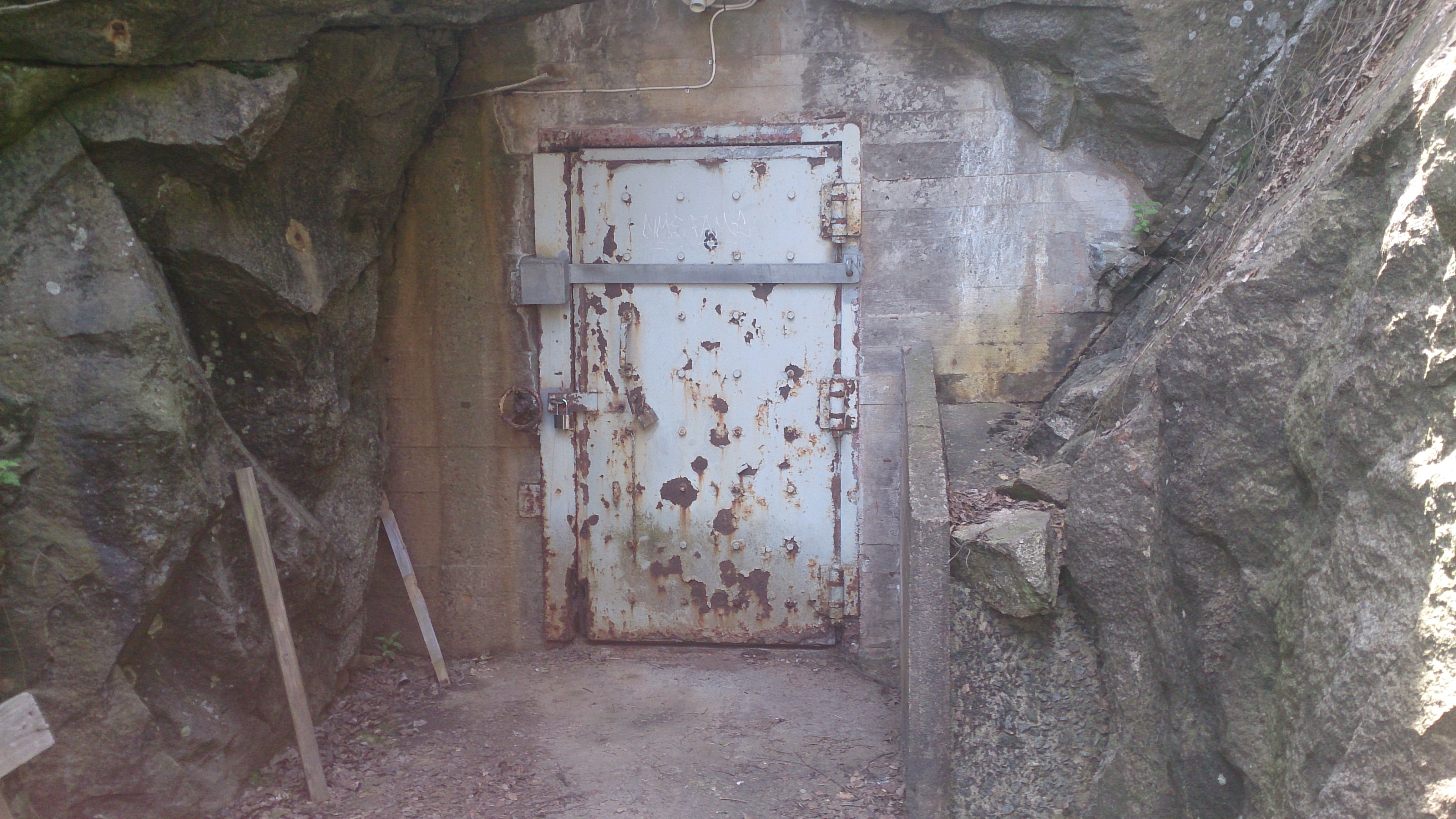

Inslag 8 har precis som det förra (inslag 7) en ganska speciell konstruktion, där gången liksom vänder ett par gånger innan man är inne. Gissningsvis kan detta ha att göra med att det som förvarades här behövde skyddas extra noga mot stötvågor och som det nämndes vid det förra inslaget, så var det här förråd för kaliberbunden ammunition.

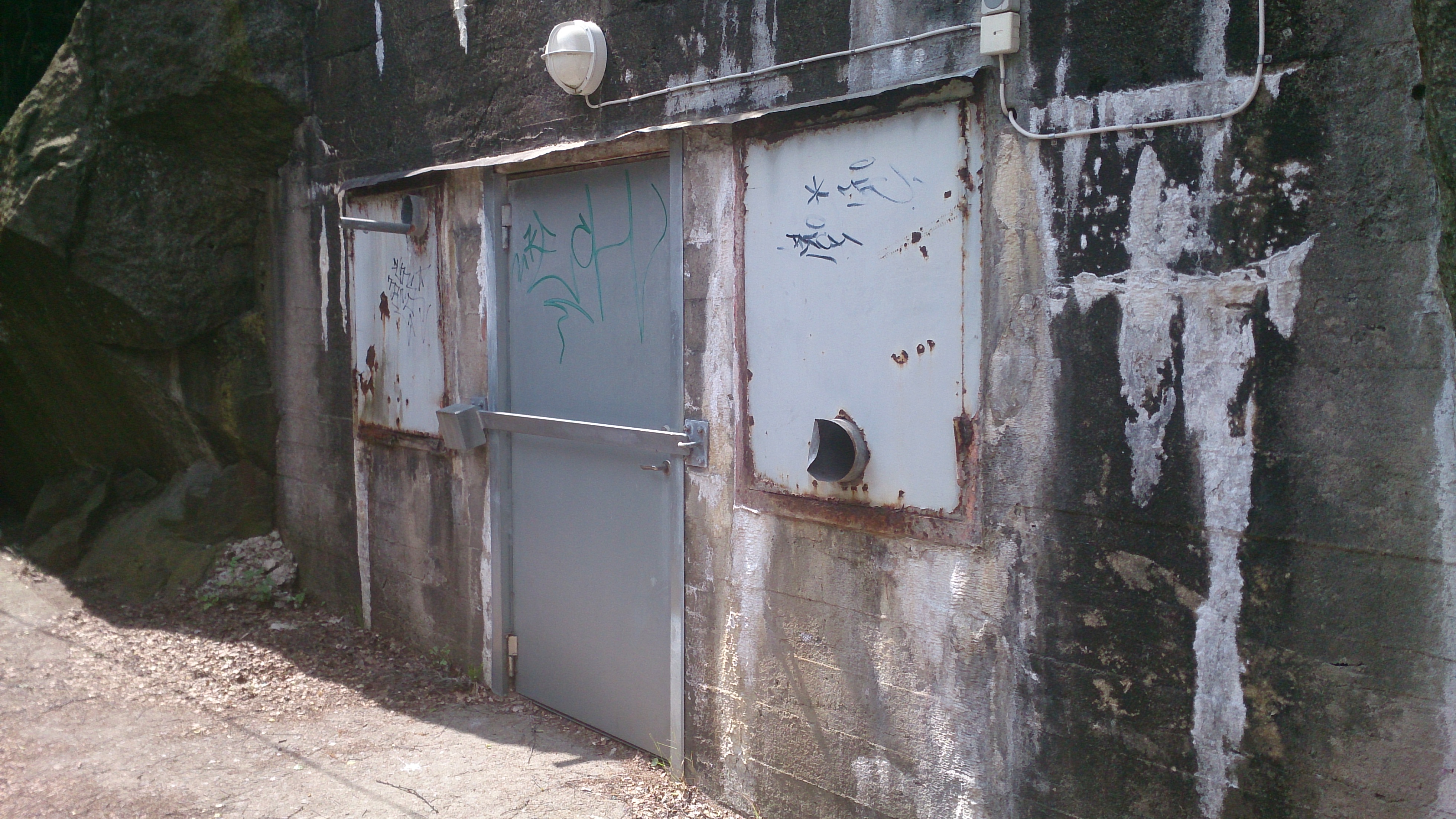

Till höger om inslag 8 finns det ytterligare en dörr in i berget (8b) som finns mellan inslag 8 och inslag 9. Detta är en vanlig ståldörr med två fyrkantiga "plåtfönster" vid sidorna och genom plåtfönstren går det in kraftiga stålrör. Jag misstänker att det här är anläggningens ventilationscentral. Antagligen finns det stålgaller bakom plåtfönstren som öppnas för att möjliggöra full kapacitet när ofred råder och om det finns annat än fåglar och missiler i luften. Hur de här rummen (8b&9b) ser ut vet jag inte eftersom de inte finns med på några ritningar, men av utrymmesskäl är de rätt små och jag antar att de är fyrkantiga.
INSLAG 9 & 9b (mitt bakom byggnad 97)
På samma sätt som vid inslag 8 så ligger ingången till det stora bergrummet rakt fram och till vänster finns ett litet bergrum i "bergtungan" mellan inslag 8 och 9.

[0026] [0027]
[0028]

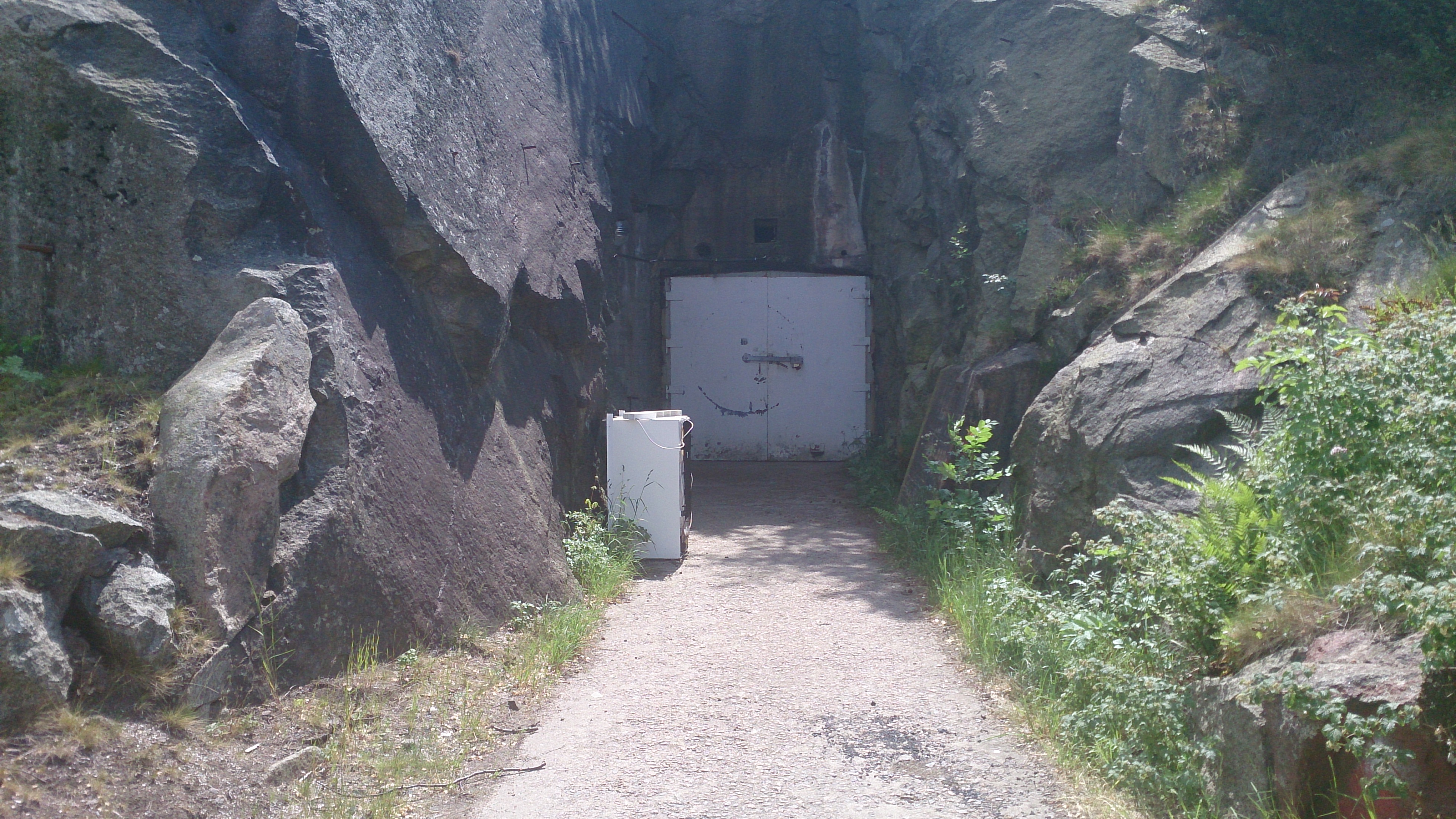

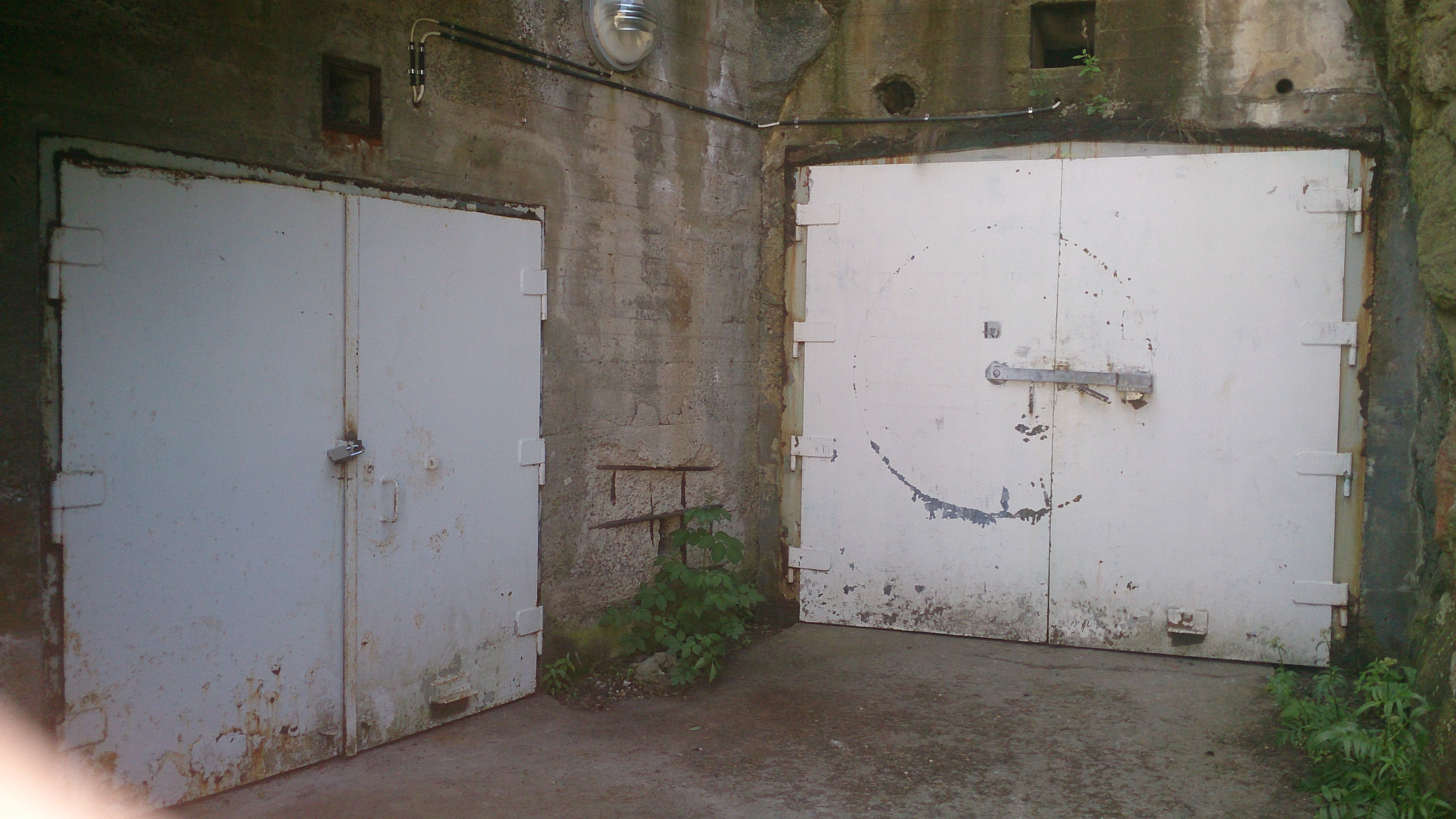

Detta inslaget leder in till en gång och ett rum precis bredvid bränsleförrådet. Jag skulle gissa att det som funnits därinne är bränsle och oljor i egna emballage, typ fat och dunkar. I rummet till vänster om det huvudsakliga inslaget skulle jag tro att det stått kraggar, på samma sätt som jag antar att det var en ventilationscentral vid inslag 8. Att kraggarna placerats precis i närheten av bränsleförrådet låter ju inte helt osannolikt. Kanske är kraggarna fortfarande fullt driftsdugliga eftersom det vore av värde för bergrummet även så som det används numera.
I MKV-Kron anges detta som oljeförråd för lättare fartygsdrivmedel.
INSLAG 10 (innanför västra hörnet på byggnad 97)

[0032] [0033]

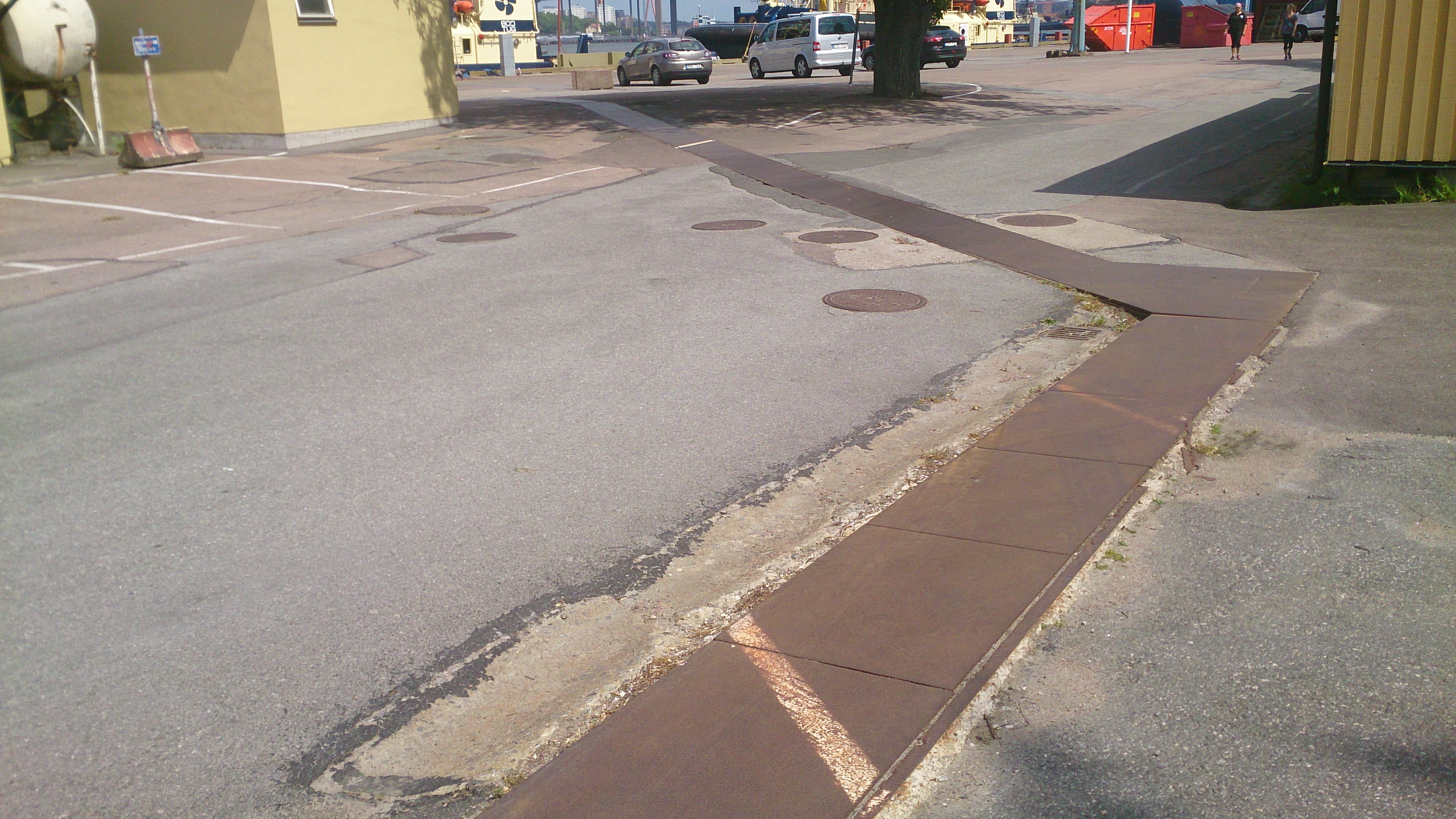

[0036]

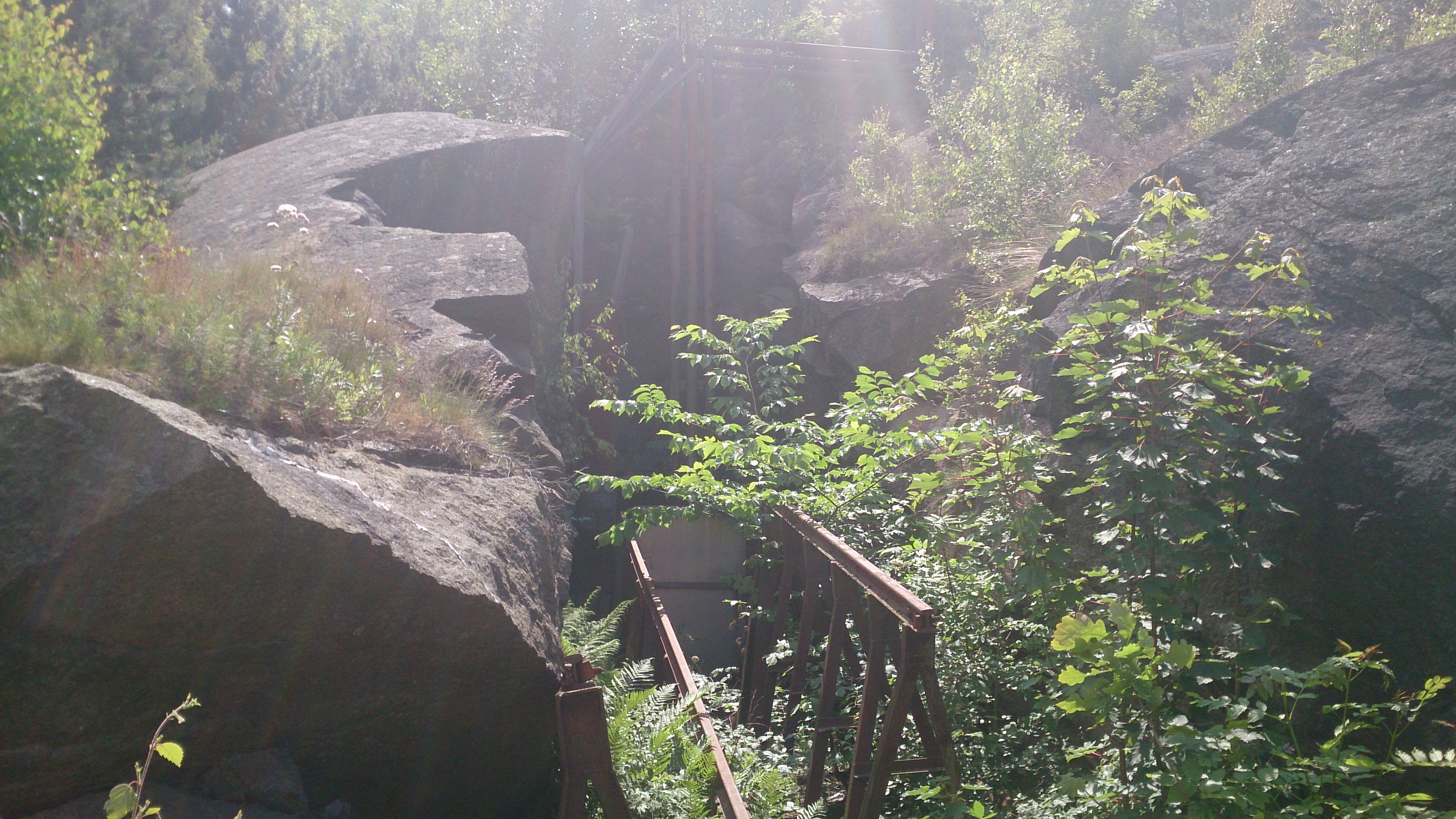

Detta inslaget leder rakt in i bränsledepån och på utsidan finns gott om rör som leder både in och ut. Därinne finns bland annat ett ganska stort runt rum som man alltså kan anta är en stor tank för diesel/brännolja, på ritningen ser den ut att ha en diameter på c:a 6-7 meter och hur djup den är, är ej angivet. På den sista bilden ser man plåtluckorna för de bränsleledningar som går i marken från förådet och ner till kajen. Dessa bränsleledningar fortsätter sedan utmed hela den fasta delen av kajen, fram till vad som gissningsvis är ett pumphus vid övergången till bryggan. Om de fortsätter förbi slipen vid varvet och ut till Norra bryggan på piren har jag inte sett efter ännu.
När jag låg på Nya Varvet (1979-80) så var det mest minsvepare som låg utmed Utrustnings-kajen och utmed Varvs-bryggan låg patrullbåtar/robotbåtar och ubåtar. Ute vid Norra piren låg jagare och andra större fartyg och på redden mitt i hamnen låg två fregatter. Borta vid Skagerack-bryggan låg isbrytare och övriga fartyg kommer jag inte ihåg var de låg, eller också har det varierat.
INSLAG 11 (innanför byggnad 85b)

[0034] [0035]

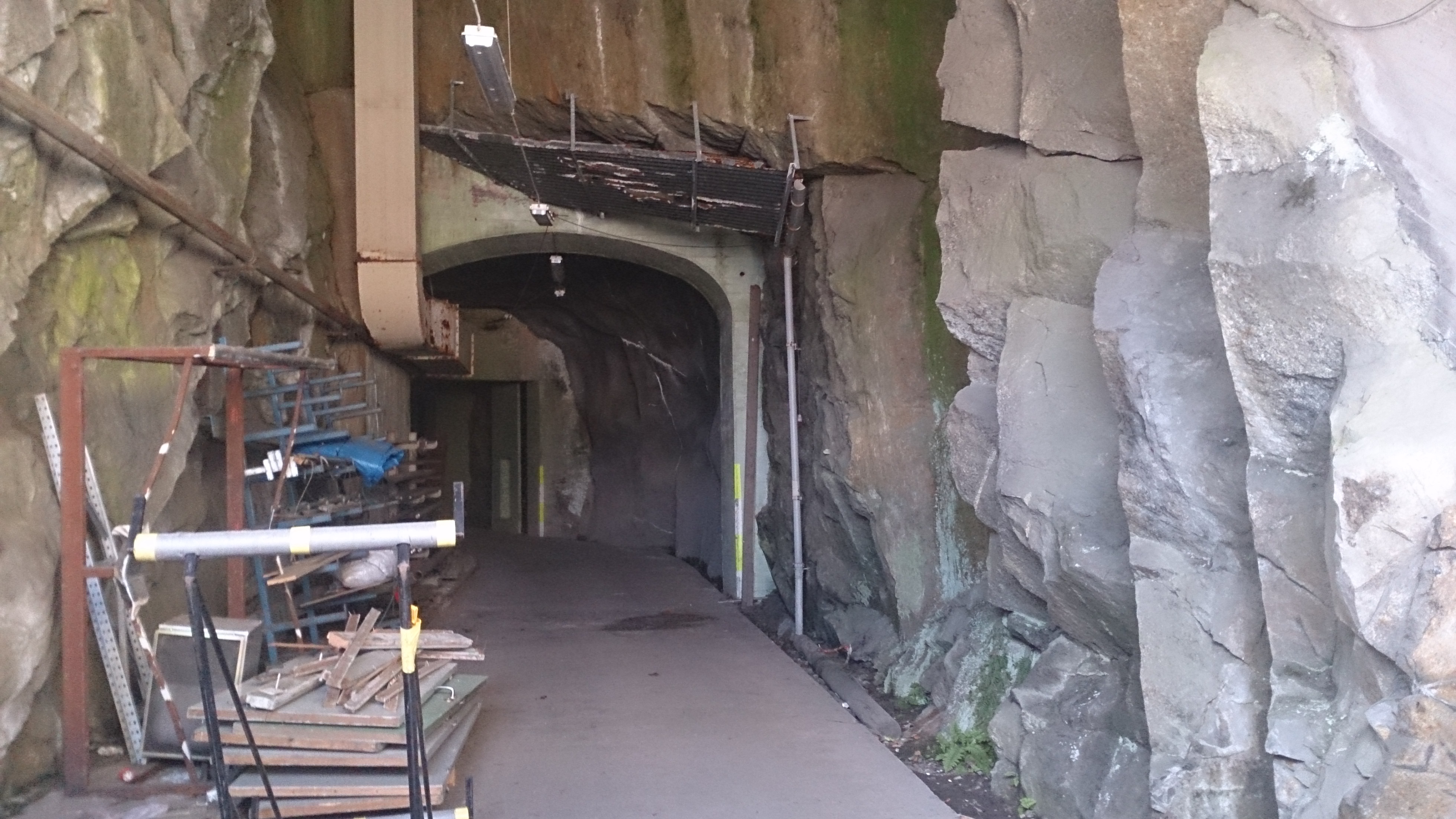

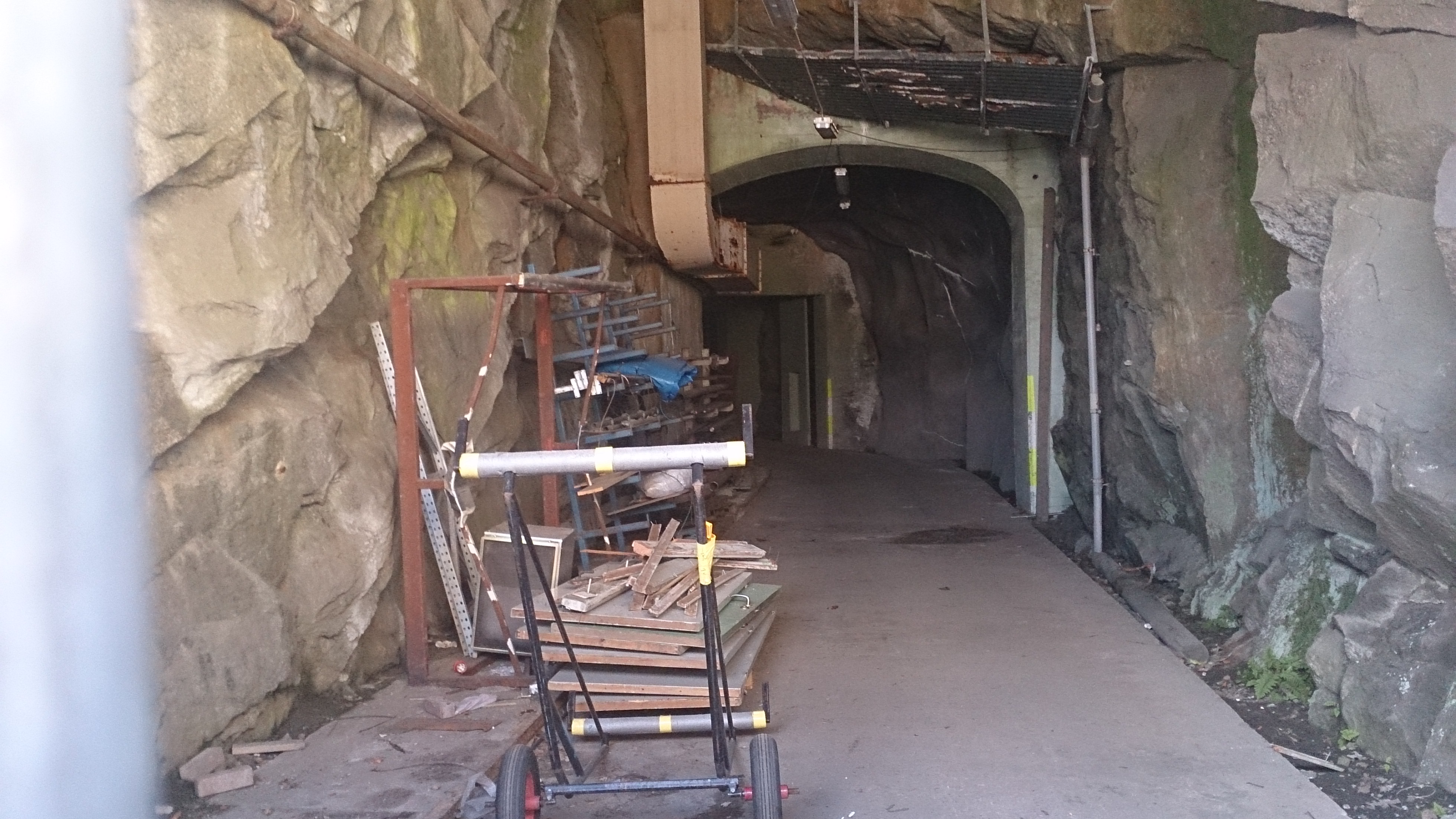

Här kommer man rakt in i några stora rum avsedda som förråd/lager. Bilden är tagen genom en gallergrind så fullt så öppet som det ser ut, är det inte. Vad just denna del använts till vet jag inte, men den ligger i omedelbar anslutning till varvsverkstaden, så det kan ha varit reservdelar och övrigt för reparation och underhåll. Förmodligen fanns det också fullt utrustade verkstadslokaler i de här bergrummen.
Enligt uppgift i MKV-Kron användes de bergrum som ligger här bland annat som televerkstad och teleförråd.
INSLAG 12
Detta inslaget ligger en bit ifrån de övriga och har efter vad som är känt inte någon förbindelse med dessa. Inslaget till det här bergrummet har jag ännu inte hunnit fotografera, på grund av brist av tid och att det när jag varit där pågått full aktivitet med öppna dörrar.
Enligt uppgift i MKV-Kron har detta förråd använts för klickad och skadad ammunition.
==== X ====
Det lär även ha funnits ett mer eller mindre komplett sjukhus härinne, men var det har legat vet jag inte. Många av bergrummen/salarna här skulle kunna användas som det.
|
